回顾 | “2024清华大学建筑声学模拟软件与测量课程”完满结束，让我们在上半年的初级课程再见！

踏入2024年11月， 本年度最后一期建筑声学模拟软件与测量课程，在清华大学隆重举行，本次课程吸引了来自全国各地的8位学员报名参与。清华大学建筑声学实验室准备了多款全新的声学软件，在建筑声学的检测、设计和模拟方面都有进一步的强化，能够快速帮助影音从业者以及影院设计师，快速完成房间声学的模拟和测量工作，并且为日后进行的音响安装、声学处理等工作带来重要的指导意义。

今年课程的第一讲，我们邀请到了清华建筑声学博士、清华大学建筑学院副教授、清华大学建筑学院建筑物理实验室主任：燕翔博士为我们主讲。

燕翔博士在建筑声学领域已经工作有20多年的时间，曾经参与了国内相当多大型项目的声学设计和建筑工作，领导的清华大学建筑物理实验室长年对各种声学材料进行测量和检验工作，在声学领域，特别是建筑声学方面，拥有相当强的学术、理论和实操知识。

确定声学设计的主要方向

紧接着，清华大学建筑声学高级工程师：王鹏老师，为我们介绍了BK Dirac的厅堂测量软件的应用。BK Dirac是一个相对比较简单的测量软件，通过发射测试音频信号，再通过麦克风进行信号获取，我们就可以获得房间中的基本声学效果，并且分析得出房间的混响时间、各个频段的特征以及确定声学设计的主要方向。

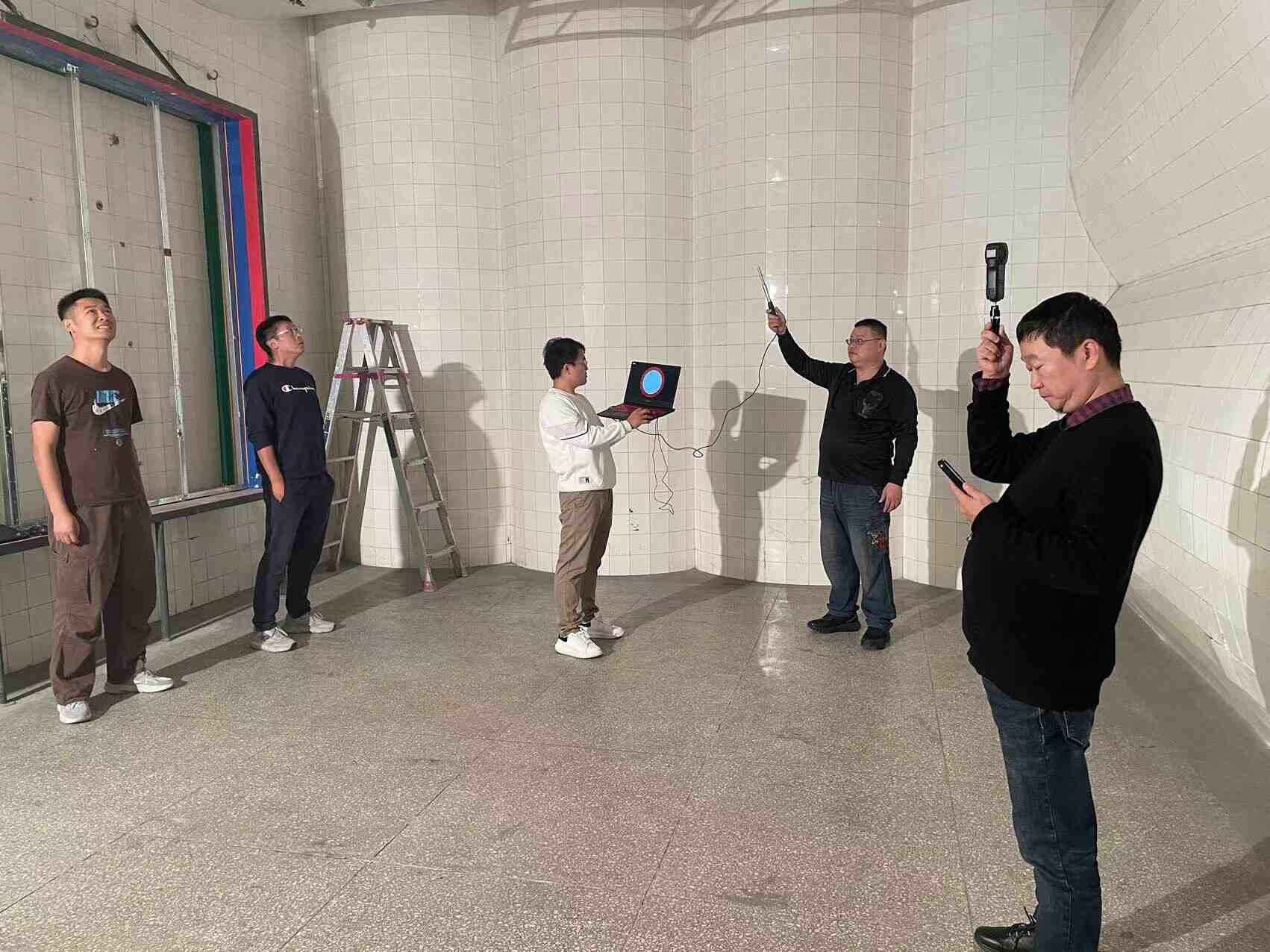

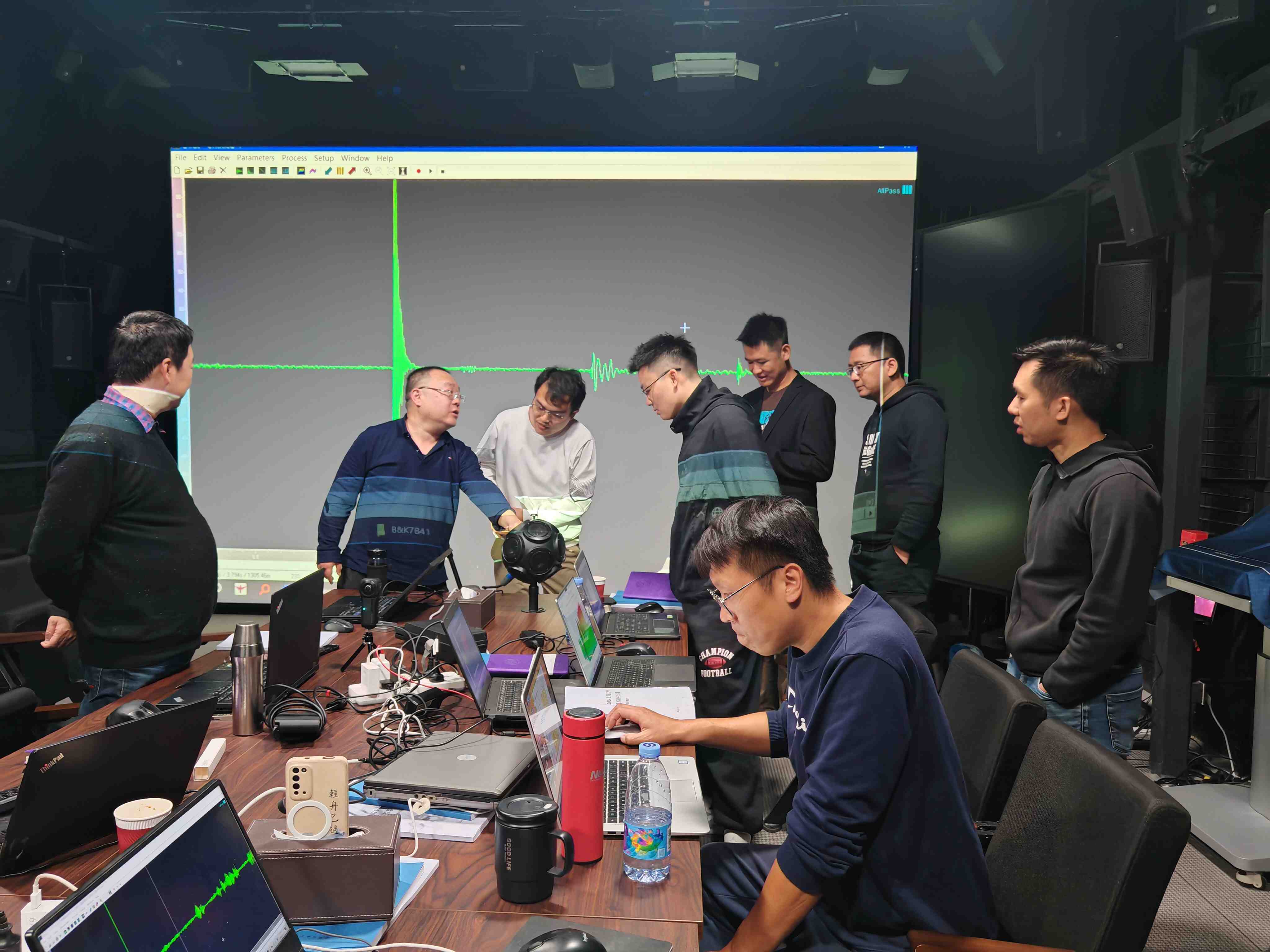

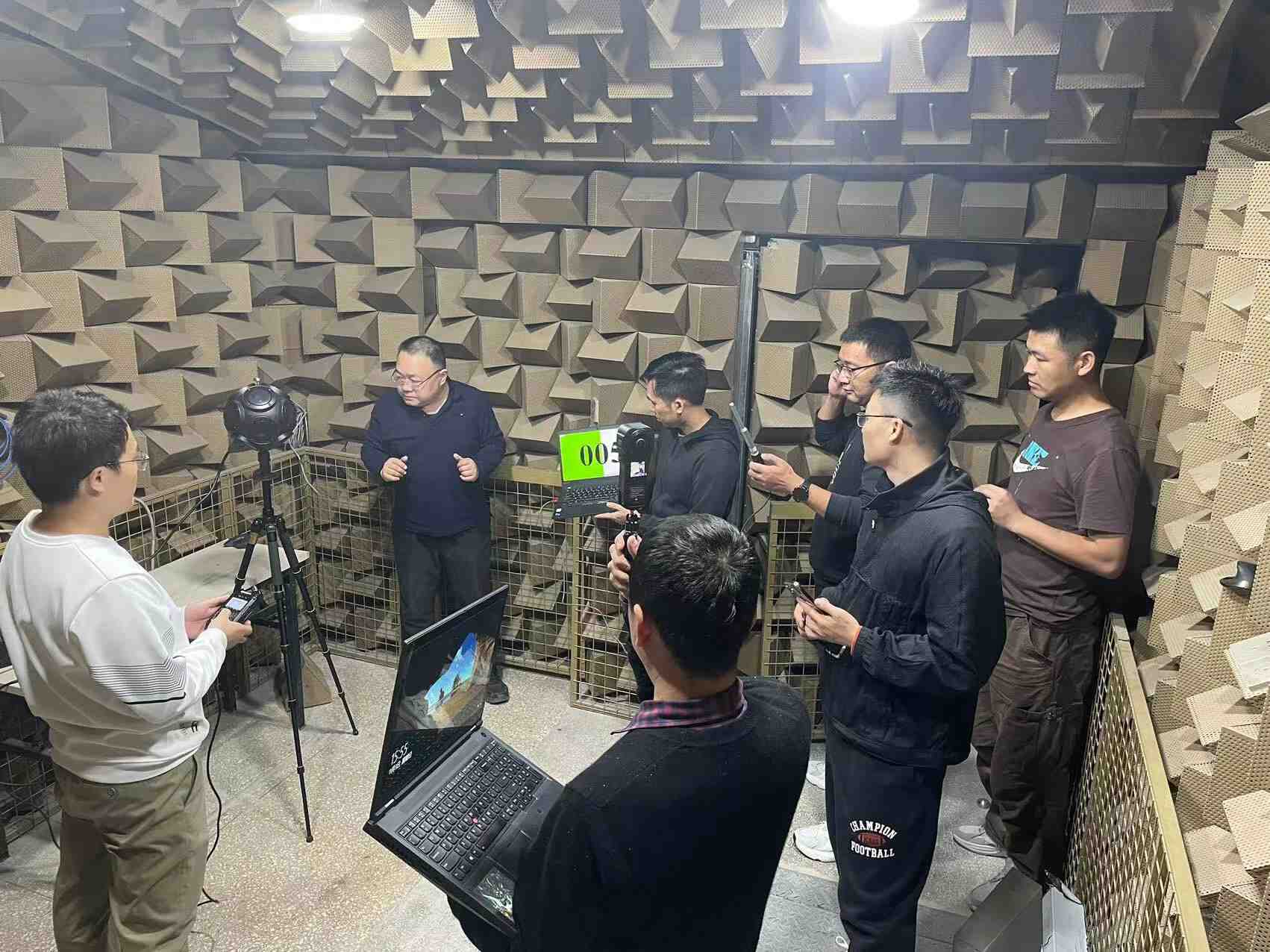

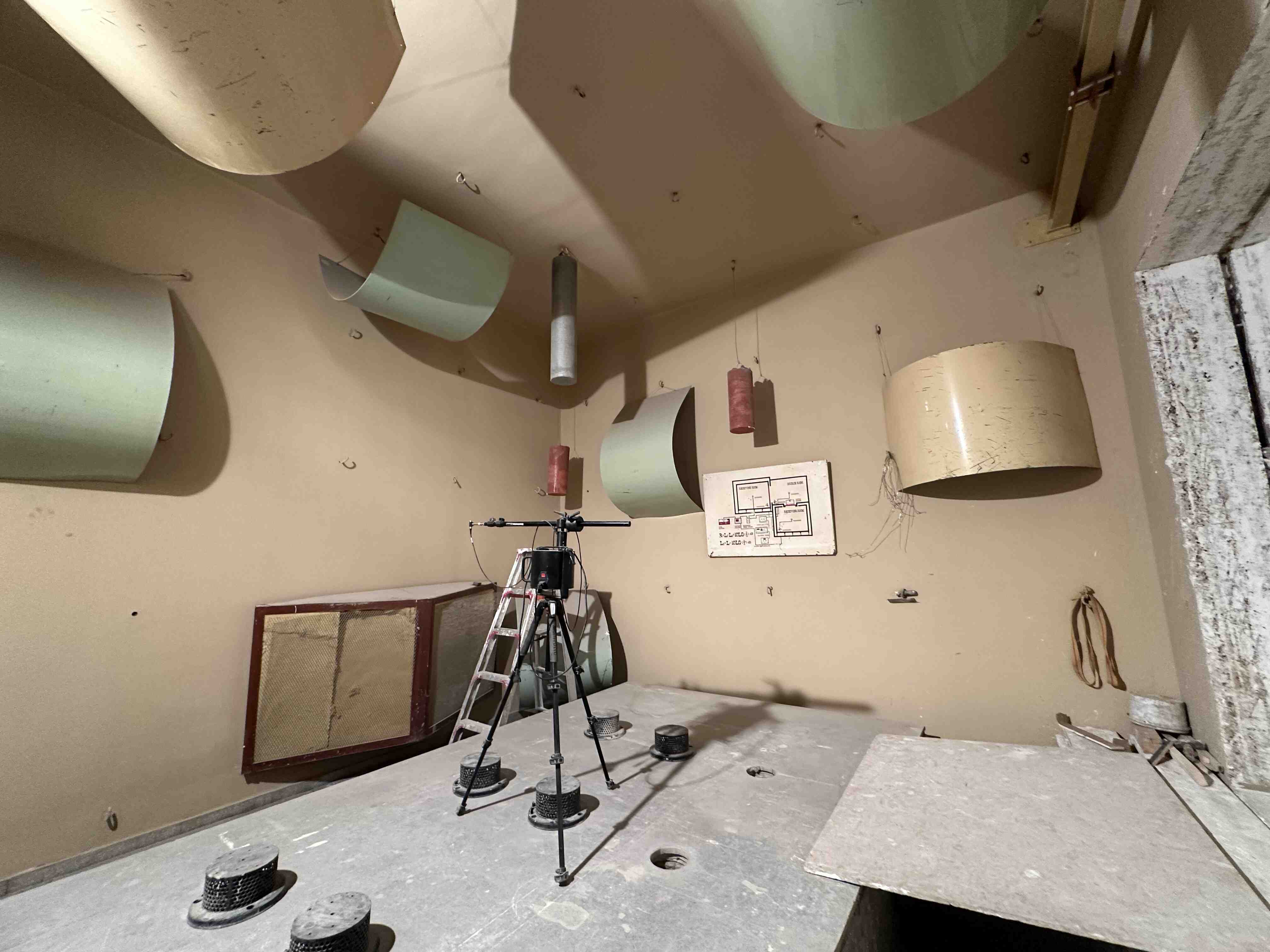

在课程中，王鹏老师为我们展示了各种各样的测量设备，并且展示了多种不一样的测试方式，无论是大型的会场空间，还是小型的房间，我们都可以利用BK Dirac来进行多种测量，我们可以搭配不同的信号发生器，输出不同的测试信号，还可以利用单一麦克风或者多个不同类型的麦克风来进行测量，获取不同精确度的声学数据，而且我们可以利用图形化的方式，来对测试得出的声学效果进行分析和研究，对后续的声学设计和模拟提供很重要的指导意义。

预测复杂多层结构的建筑的声学性能

接着的AcouSYS软件应用，由清华大学建筑声学工程师王江华老师进行授课。AcouSYS软件基于传递矩阵法方法，它可用于预测复杂多层结构的建筑的声学性能，AcouSYS材料数据库中有多种性质的材料，具有通用或可定制的特征。AcouSYS作为一个获得欧洲众多声学设计团队以及声学材料制造商所信赖的软件，集成了巨型的数据库，在很多空间声学预测工作中，起到了关键作用。

王江华老师来课程中特别和我们分享到：在房间声学预测方面，空间大小对于预测的准确性确实有着重要的影响。在大空间中进行声学设计时，预测通常更为准确，而在小房间中进行声学预测时，由于空间尺度的限制，预测可能变得不够精确。这涉及到多个声学原理和房间声学的复杂性。

首先，大空间提供了更多的声波传播路径，这使得声学预测更为可靠。在大空间中，声波有更多的机会反射、折射和散射，从而形成更加复杂而丰富的声场。这样的多路径效应使得声学设计师能够更好地预测声音在整个空间中的分布和变化。大空间的声学环境更接近自由场，而不容易受到封闭空间的限制，因此在预测时更容易考虑到多种声学现象的影响，使得结果更加准确。

其次，小房间的尺度相对较小，这会导致在低频范围内的模态问题更加显著。房间的尺度与声波的波长有关，而低频声波的波长较长。在小房间中，低频声波的波动容易形成驻波，即在空间中形成特定位置的波峰和波谷，导致低频能量过于集中或消失，从而引起不均匀的声场分布。这种模态问题在小空间中更为显著，而且由于房间尺度小，模态问题更难以调节和控制，因此预测的精确性相对较差。

另一方面，小房间的墙壁距离相对较近，反射和吸收的影响更为显著。在小空间中，墙壁之间的反射可能在短时间内多次发生，形成强烈的混响，而吸收材料的选择和位置对声场的影响也更为敏感。这使得小房间中的声学设计更加复杂，因为必须精确地考虑每个表面的声学特性。相比之下，大空间中的声音反射和吸收通常更为均匀，因此设计和预测相对容易。

所以说，空间大小对声学设计的影响主要涉及到声波传播路径、模态问题和反射吸收效应。在大空间中，多路径效应和相对较小的模态问题使得声学设计更容易预测，而小房间中模态问题和反射吸收效应更为显著，使得声学设计更为复杂且不够精确。因此，在小房间的声学设计中，需要更加细致入微地考虑各种影响因素，以提高设计的准确性和实用性。

声学测试中的点声源与面声源的区别

王江华老师还补充到，我们所采用的声学测量软件其实有很多种类，在声学测量中，点声源和面声源是两种常见的方式，它们在电声学软件和建筑声学软件中的应用有着不同的侧重和适用场景。

首先，点声源是一种模型，它将声源看作一个点，通常用于电声学软件中。这种方法适用于对于声场的局部特性进行分析，例如在音响系统调试、音频设备测试等方面。在这种情况下，主要关注声音在空间中的传播、反射、衍射和吸收等特性，而对于具体的声源形状和大小不是特别关注。通过点声源模型，可以更容易地进行计算和模拟，简化了问题的复杂性。电声学软件通常用于音频工程、音响系统优化等领域，而点声源的模型在这些应用中更为实用。

相比之下，建筑声学软件采用面声源的方式进行测量，更适用于考虑建筑结构和室内环境中声学特性的分析。在建筑声学中，我们关心的是空间中的声场分布，以及声音在室内环境中的反射、吸收和传播。由于建筑空间通常较大，同时建筑声学涉及到人声、机械设备等多源复合的声学环境，因此采用面声源的模型更符合实际情况。

面声源模型考虑了声源的实际形状和大小，能更好地模拟建筑内部的声学场景。这对于建筑内部各种反射、折射、共振等声学现象的分析至关重要。通过建筑声学软件，可以更准确地预测在大空间内不同位置的声场强度分布，为室内环境的声学设计提供更精确的依据。这种方法在建筑设计和室内设计中的应用广泛，用于优化声学环境，确保室内空间的音质、声学舒适度以及语音传递质量。

综合而言，点声源和面声源是根据不同应用领域和需求而选择的两种声学模型。电声学软件通常采用点声源模型，侧重于音响系统和音频设备的调试与优化；而建筑声学软件则更多地采用面声源模型，关注建筑结构内的声学特性，用于室内设计和声学环境优化。这两种方法各有优势，通过结合点声源和面声源的应用，可以更全面地分析和改善不同领域的声学环境。

理解各种建筑材料的属性

王鹏老师紧接着对声学材料的模拟软件进行的教学，分别是INSUL建筑结构隔声性能预测软件，以及ZORBA建筑材料吸声性能预测软件。王鹏老师特别让我们注意的是，在建筑声学领域，理解各种建筑材料的属性对于模拟隔声效果、声音吸收和反射过程至关重要。这些属性涉及到数量、面积、厚度、密度以及角度等因素，它们直接影响着建筑内部声学环境的质量。

首先，数量是指特定建筑材料的数量或覆盖面积。在考虑隔声效果时，墙壁、天花板、地板等不同的表面材料的数量和分布会显著影响声音的传播。增加隔音墙的数量或增大声波受到影响的表面面积可以有效提高隔声效果，减少声音的穿透和传递。

其次，面积是指建筑材料表面的覆盖面积。不同的表面面积对声音的吸收和反射产生显著的影响。吸音材料的面积越大，其吸音效果越显著，因为更多的声能被转化为热能而减少反射。反之，反射表面的面积增大会导致声音在空间内不断反射，影响声场的均匀性。

第三，厚度是指建筑材料的厚度。声波在材料中传播时，材料的厚度会影响声波的吸收和反射。通常，较厚的吸音材料能够更好地吸收低频声音，而薄的吸音材料则更适合高频声音的吸收。对于隔音材料，增加材料的厚度通常能够提高隔声效果，因为更多的能量被吸收而不被传递。

第四，密度是建筑材料的重要属性。高密度的材料通常更能阻挡低频声音的传播，因此在隔音设计中，选择适当密度的材料对于控制低频噪音非常关键。相反，对于吸音材料，适当的密度可以影响其对不同频率声波的吸收效果，需要根据实际需求选择合适的密度范围。

最后，角度是指声波与表面的入射角。不同的入射角度会导致声波在表面上的反射方向发生变化。在声学设计中，了解和考虑声波的入射角对于优化声场的分布和控制反射效果至关重要。角度的选择可以通过调整表面的形状或添加吸音材料来实现。

总的来说，数量、面积、厚度、密度和角度等建筑材料的属性在建筑声学中扮演着关键角色。合理的选择和调整这些属性可以有效地改善隔声效果、控制反射、提高吸音性能，从而创造出更舒适和符合需求的声学环境。通过对这些属性的深入理解，声学工程师能够更准确地模拟和优化建筑内部的声学性能。

连接了房间中的点与线条，形成精确的参数化设计

接着由李卉老师所教学的Rhinoceros参数化设计软件，这原来是一个很强大的建模软件，可以针对空间设计或者产品设计进行模型设计，在建筑声学的模拟中，我们往往需要为房间制作一个模型，并且把这个模型放在各种声学模拟软件中进行使用，而通过参数化设计，我们就可以精确地制作出房间的模型，并且随时加入各种可以影响声音效果的模块，例如门窗、家具、声学材料等等，让声学设计和模拟更加精确。

参数化设计在房间模型的创建中具有重要的作用。通过定义一系列参数，例如房间的长度、宽度、高度、墙体厚度等，可以建立一个可调整的参数化模型。这些参数允许设计师灵活地修改房间的几何形状，快速测试不同设计方案的影响，提高设计效率。通过参数化设计，可以轻松创建多样化的房间模型，以满足不同场景和需求的声学设计要求。

其次，参数化设计有助于理解墙与墙之间的关系。在声学设计中，墙体的材料、厚度和形状对声音的传播和反射有着显著的影响。通过参数化设计，可以通过调整这些参数来模拟不同墙体的性能，快速评估其对声学环境的影响。这种方法使设计师能够更好地理解各个墙体之间的关系，以及它们对声音的吸收、反射和传播的贡献。

第三，参数化设计连接了房间中的点与线条。在声学设计中，考虑房间内声场的均匀性和一致性至关重要。通过在模型中引入参数化设计，可以更好地控制声源和接收点的位置，以及声波传播的路径。这有助于精确模拟不同声场条件下的声学性能，为声学设计提供更可靠的模型基础。通过调整参数，设计师可以直观地了解不同点和线之间的关系，为声学设计提供直观且灵活的设计手段。

最后，通过获得各种房间参数，参数化设计为声学设计提供了严谨的模型基础。通过调整参数，可以分析不同设计选择对声学环境的影响。这种基于参数的方法使得声学设计更加科学和系统，减少了试错的成本。通过在模拟中获取各种房间参数，设计师可以更好地了解设计的局限性和可能的改进空间，从而制作出最接近真实的房间模型。

参数化设计在建筑声学中的应用为声学设计提供了灵活性和高效性。通过模拟和分析房间模型中的各种参数，设计师可以更准确地理解声学环境，优化设计方案，创造出更具吸引力和高效的建筑声学空间。

结语：

本次清华大学建筑声学模拟软件与测量课程，是2024年度最后一个声学培训课程，作为培训项目中最高级的一个课程，或者了众多音响行业人士的关注，他们对于提高自身的建筑声学理论知识，以及房间声学设计技巧和方法有着很高的热情。

王强先生 上海聆唯智能科技有限公司
郭飞声先生 广西优控智能科技有限公司
李斌先生 山西简单声音声学科技有限公司
刘文彬先生 七米暖阳设计营造(苏州)有限公司
董放先生 山东广电广播技术有限公司
龚延飞先生 山东广电广播技术有限公司
谢朗先生 中国电科

即将到来的2025年，我们将会开展更多的相关培训课程，有兴趣的朋友可以留言联系我们，获得最新的培训消息！
